Что такое технология EVI в тепловых насосах и почему она важна?
Технология впрыска промежуточного пара (EVI) стала важным этапом в эволюции тепловых насосов. Ее разработка началась в ответ на вызовы, связанные с сезонными колебаниями температур, которые влияли на эффективность воздушных тепловых насосов. Чтобы улучшить производительность при низких температурах, инженеры начали искать инновационные способы расширения рабочего диапазона тепловых насосов.
Концепция промежуточного впрыска пара впервые была предложена как средство оптимизации процесса теплообмена и повышения эффективности в условиях холодного климата. Основной принцип заключался в использовании части фреона, который испарился после первичного теплообменника, для дополнительного охлаждения компрессора и переохлаждения основной части фреона перед поступлением в испаритель.

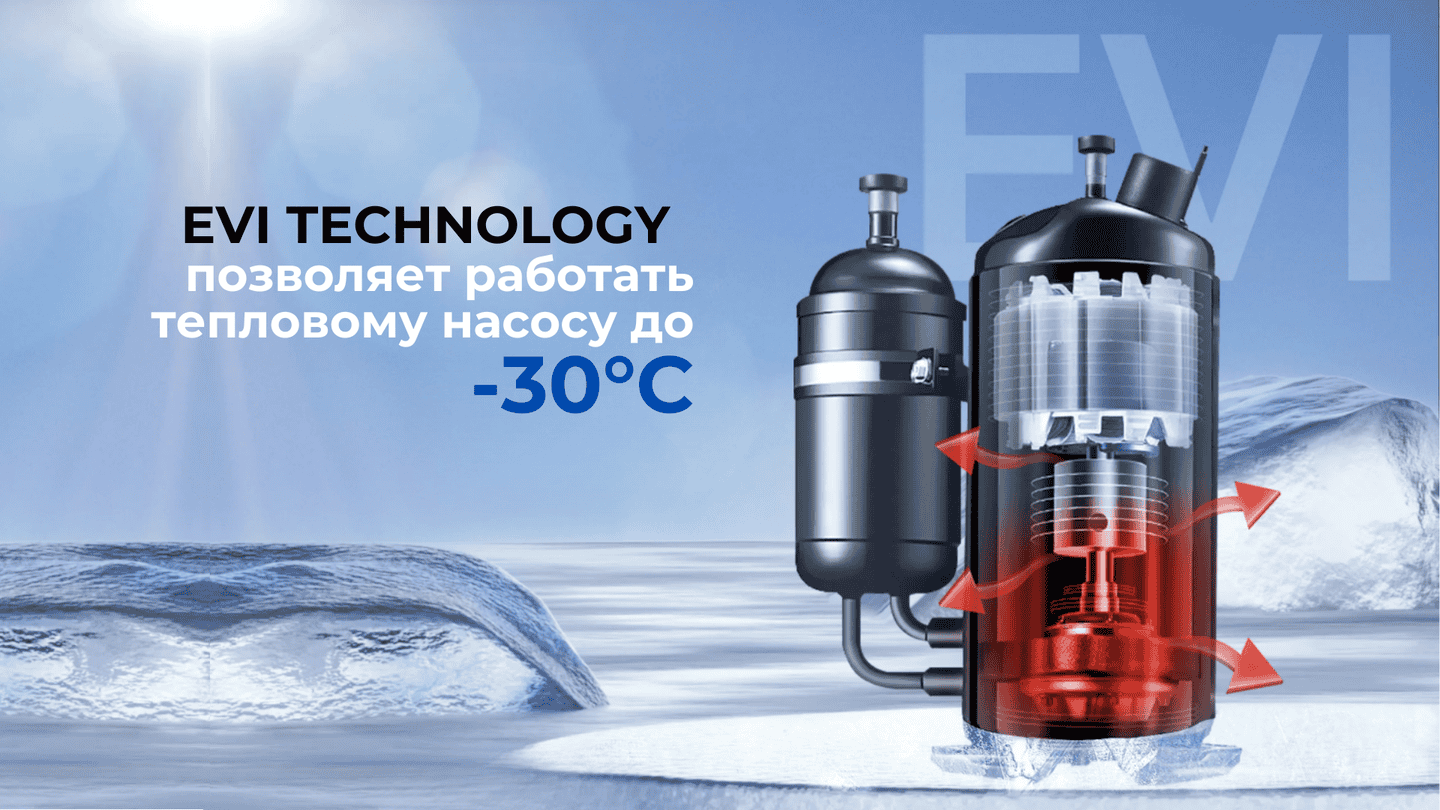

EVI (Enhanced Vapor Injection) — это технология, которая позволяет тепловым насосам эффективно работать даже при очень низких температурах наружного воздуха — до -25°C и ниже. Ее основная цель — увеличить производительность и стабильность работы компрессора в условиях холода, когда обычные системы теряют эффективность или вообще перестают работать.
В этой статье мы подробно рассмотрим принцип работы EVI, ее ключевые компоненты, преимущества, а также почему это имеет значение для пользователя.
Зачем нужна технология EVI?
С появлением технологии EVI тепловые насосы стали более устойчивыми к низким температурам, что сделало их более привлекательными для регионов с холодным климатом. Это также позволило значительно расширить использование тепловых насосов в местностях, где ранее их применение было ограниченным.
Падение эффективности (COP) при минусовых температурах
COP (Coefficient of Performance) — это отношение произведенного тепла к потребленной электроэнергии. Например, если тепловой насос расходует 1 кВт электроэнергии и производит 3 кВт тепла — COP равен 3.
Но этот показатель нестабилен. Он падает при понижении температуры воздуха, потому что тепловому насосу становится сложнее «выжимать» тепло из окружающей среды.
Чем холоднее воздух — тем меньше в нем тепловой энергии. Для охлаждения хладагента до температуры, способной забрать хотя бы минимальное количество тепла, нужно тратить больше энергии. Поэтому эффективность снижается, а потребление электричества растет.
Недостаточное давление в системе — как это влияет на цикл
В обычном холодильном цикле требуется разница давлений между низко- и высокотемпературными сторонами системы. Эта разница обеспечивает:
- испарение хладагента в испарителе, где он забирает тепло из воздуха;
- конденсацию хладагента в конденсаторе, где он передает тепло в систему отопления.
Но при очень низких температурах давление на стороне испарения критически снижается, потому что воздух недостаточно теплый для нормального кипения хладагента. Из-за этого общая разница давлений уменьшается, цикл становится менее эффективным.
Компрессор начинает работать в условиях недостатка входного давления, что снижает тепловую производительность и заставляет его работать дольше.
Замерзание испарителя и увеличение частоты размораживания (defrost)
Одна из самых серьезных проблем, с которой сталкиваются тепловые насосы при низких температурах, — это замерзание внешнего теплообменника, то есть испарителя. В холодное время года, особенно когда температура воздуха опускается ниже нуля, на поверхности теплообменника начинает скапливаться конденсат — влага из воздуха, которая при контакте с холодной поверхностью мгновенно превращается в иней или даже лед. Со временем слой инея становится все толще, и это существенно ухудшает теплоотдачу: теплообменник теряет способность поглощать тепло из воздуха.
Это означает, что тепловой насос работает все менее эффективно, ведь чем больше льда на поверхности испарителя, тем меньше воздуха проходит через него и тем меньше тепла удается извлечь. Чтобы избежать полной остановки процесса теплоотбора, система запускает цикл разморозки — так называемую функцию defrost. В этом режиме тепловой насос временно меняет направление работы: он перестает греть здание и перенаправляет тепло обратно на внешний контур, чтобы растопить лед на испарителе.
Хотя это необходимая и предусмотренная производителем функция, она имеет ряд минусов. Прежде всего, на время разморозки обогрев помещения временно прекращается — обычно на несколько минут. Это может быть незаметно при коротких циклах, но если размораживание происходит часто, температура внутри помещения может снижаться. Во-вторых, сам процесс дефроста потребляет дополнительную электроэнергию, что снижает общую энергоэффективность системы. И в-третьих, в сложных погодных условиях (например, влажный воздух при -2°C…-5°C) обледенение происходит особенно быстро, поэтому тепловой насос может переходить в режим разморозки слишком часто — иногда каждые 30–50 минут. Это значительно увеличивает нагрузку на систему и сокращает ее ресурс.
Таким образом, замерзание испарителя — не просто техническая деталь, а один из ключевых вызовов для воздушных тепловых насосов в зимних условиях. Именно поэтому высокоэффективные модели, в частности с технологией EVI, проектируются с учетом оптимизации размораживания, более быстрого оттаивания и уменьшения частоты переходов в режим defrost, чтобы обеспечить стабильную и надежную работу даже в самых сложных климатических зонах.
Как работает EVI: принцип действия?
Технология EVI (Enhanced Vapor Injection) — это инженерное решение, которое позволяет воздушным тепловым насосам эффективно работать даже при очень низких температурах — до -25°C и ниже. Сердцем этой технологии являются два ключевых компонента: дополнительный внутренний теплообменник-экономайзер и байпасный клапан, которые вместе создают промежуточную точку впрыска пара в компрессор. Этот процесс значительно улучшает производительность и стабильность системы в экстремальных условиях.
Вот как это работает.
Компрессор теплового насоса с EVI обычно имеет двухступенчатую конструкцию, которая позволяет принимать пар не только из испарителя, но и из экономайзера. Благодаря этому компрессор может:
- увеличить количество сжимаемого пара (а значит — и тепловую мощность),
- стабилизировать работу при низких температурах, избегая перегрева или недостатка давления,
- уменьшить нагрузку на отдельные узлы, поскольку процесс компрессии разделяется на две фазы.
То есть EVI не просто «добавляет еще один контур» — он интеллектуально повышает эффективность системы, впрыскивая дополнительный пар на этапе, когда компрессору нужно «подхватить» и стабилизировать процесс. Этот эффект можно сравнить с вспомогательным ускорением в автомобиле: когда основного ресурса не хватает, включается дополнительный импульс, чтобы сохранить темп.
Результатом является стабильная работа даже при минусовой температуре, существенно более высокий коэффициент производительности (COP), меньшая частота размораживаний и более длительный срок службы компрессора. Именно поэтому EVI стала стандартом для тепловых насосов, предназначенных для холодного климата.
Компоненты системы EVI
Технология EVI имеет ряд весомых преимуществ для работы тепловых насосов. Во-первых, расширение рабочего диапазона и повышение эффективности при низких температурах делает эти устройства более универсальными и эффективными в различных климатических условиях.
Во-вторых, благодаря использованию промежуточного впрыска пара, тепловые насосы с технологией EVI снижают нагрузку на компрессор и улучшают теплообмен, что в результате приводит к увеличению ресурса работы оборудования и его энергоэффективности.
Компоненты системы EVI (Enhanced Vapor Injection) играют ключевую роль в стабильной работе теплового насоса в условиях низких температур. Каждый элемент выполняет важную функцию и работает в четком взаимодействии с другими. Вот подробное описание основных компонентов EVI-системы:
Двухступенчатый компрессор или инверторный компрессор с промежуточной впрыскивающей камерой
Это центральный элемент всей системы. В стандартном тепловом насосе компрессор сжимает пар хладагента, поступивший из испарителя, и передает его в конденсатор. Однако в EVI-системе компрессор имеет промежуточный впуск — так называемую точку инжекции пара. В эту точку попадает дополнительный поток — пар, полученный через экономайзер.
Компрессоры для EVI могут быть двух типов:
- Двухступенчатые компрессоры — имеют конструкцию, где сжатие проходит в два этапа. Между ними происходит впрыск пара.
- Инверторные компрессоры с байпасной системой — не имеют механического разделения на две ступени, но позволяют гибко регулировать обороты и давление, а также принимать пар из байпаса через отдельный канал.
В обоих случаях компрессор адаптирован для работы с промежуточным впрыском и позволяет значительно улучшить производительность при температуре наружного воздуха -15°C…-30°C.
Экономайзер (внутренний теплообменник)
Этот теплообменник — ключ к функции промежуточного впрыска. Экономайзер устанавливается между конденсатором и испарителем и выполняет сразу несколько задач:
- Охлаждает основной поток жидкого хладагента перед его подачей в испаритель.
- Испаряет часть этого хладагента, создавая пар среднего давления.
- Подготавливает этот пар для подачи в компрессор через точку инжекции.
Таким образом, экономайзер выполняет роль разделителя: он создает два потока — жидкий хладагент для испарителя и пар для впрыска.
Байпас-клапан (впускной клапан инжекции)
Этот специальный управляемый клапан регулирует направление движения пара, образующегося в экономайзере. Его главная функция — дозировать точное количество инжекционного пара, подаваемого на компрессор через промежуточный впуск.
Особенности байпас-клапана:
- Открывается только тогда, когда система обнаруживает потребность в дополнительном сжатии (при низких температурах).
- Дозирует объем впрыска в соответствии с температурой наружного воздуха, давлением в контуре и текущей нагрузкой.
- Может быть электронно или электромеханически управляемым.
Без точного дозирования избыточный пар мог бы вызвать разбалансировку процесса сжатия или перегрев компрессора.
Система управления (контроллер)
Электронный блок управления анализирует десятки параметров в реальном времени:
- температуру наружного воздуха;
- давление на входе и выходе из компрессора;
- температуру хладагента после экономайзера;
- нагрузку на систему;
- температуру в помещении или воде ГВС.
На основе этих данных система принимает решение об открытии или закрытии байпас-клапана, изменении оборотов компрессора и активации режима впрыска.
Именно благодаря сложному программному обеспечению EVI работает максимально эффективно: впрыск пара включается только тогда, когда это действительно нужно, и в точно определенном объеме.
Таким образом, система EVI — это не просто «модификация» классического теплового насоса, а целостная, технологически сложная конструкция, где каждый элемент выполняет свою точную функцию. Все вместе позволяет достичь высокой эффективности, надежности и производительности в условиях, где обычные тепловые насосы уже не справляются.
Основные преимущества технологии EVI в тепловых насосах
Использование технологии EVI стало настоящим прорывом в сфере тепловых насосов воздух–вода, особенно для регионов с суровыми зимами. Она позволяет существенно расширить диапазон эффективной работы оборудования при низких температурах, что имеет ряд критических преимуществ.
Высшая производительность: повышение COP
COP (coefficient of performance) — это один из ключевых показателей энергоэффективности теплового насоса. Он показывает, сколько тепловой энергии мы получаем на каждый киловатт потребленной электроэнергии.
Благодаря промежуточному впрыску пара в компрессор, который выполняется через экономайзер, система достигает более высокой эффективности при сжатии хладагента.
Это позволяет компрессору:
- работать с меньшими энергозатратами;
- сохранять более высокую температуру нагрева воды;
- сокращать время достижения заданной температуры.
В результате COP у тепловых насосов с EVI остается стабильно высоким даже при минусовых температурах, тогда как у обычных моделей он может падать на 30–40% и более.
Уменьшение износа и более длительный ресурс компрессора
Когда компрессор работает на пределе возможностей в мороз, его нагрузка и температура обмоток резко возрастают.
Это приводит к:
- преждевременному износу движущихся частей;
- потере герметичности;
- риску перегрева и выхода из строя.
Технология EVI позволяет перераспределить нагрузку на компрессор, уменьшая стресс и пиковые температуры в его рабочей камере. Поскольку дополнительное впрыскивание пара охлаждает внутренние компоненты, компрессор остается в безопасном температурном режиме даже при длительной работе в минусовую погоду.
Это положительно влияет на долговечность оборудования: компрессор служит дольше, уменьшается количество технических остановок и затрат на обслуживание.
Экономия электроэнергии в холодный сезон
Именно в морозы тепловые насосы потребляют больше всего электроэнергии, ведь им нужно компенсировать потери тепла из помещения. Но EVI позволяет значительно оптимизировать потребление электричества:
- благодаря более высокому COP;
- меньшей нагрузке на компрессор;
- снижению частоты включения дополнительного электрического нагрева (ТЭНов).
Это означает, что в течение отопительного сезона дом или отель могут потреблять на 15–30% меньше электроэнергии по сравнению с идентичными тепловыми насосами без EVI. В условиях роста тарифов на электроэнергию это может давать ощутимую экономию в бюджете владельца.
В итоге, технология Enhanced Vapor Injection — это не просто «дополнение» к тепловому насосу. Это инженерное решение, которое кардинально меняет его поведение в мороз, повышая надежность, эффективность и долговечность. В регионах с суровым климатом выбор теплового насоса с EVI — это не опция, а разумная инвестиция.
