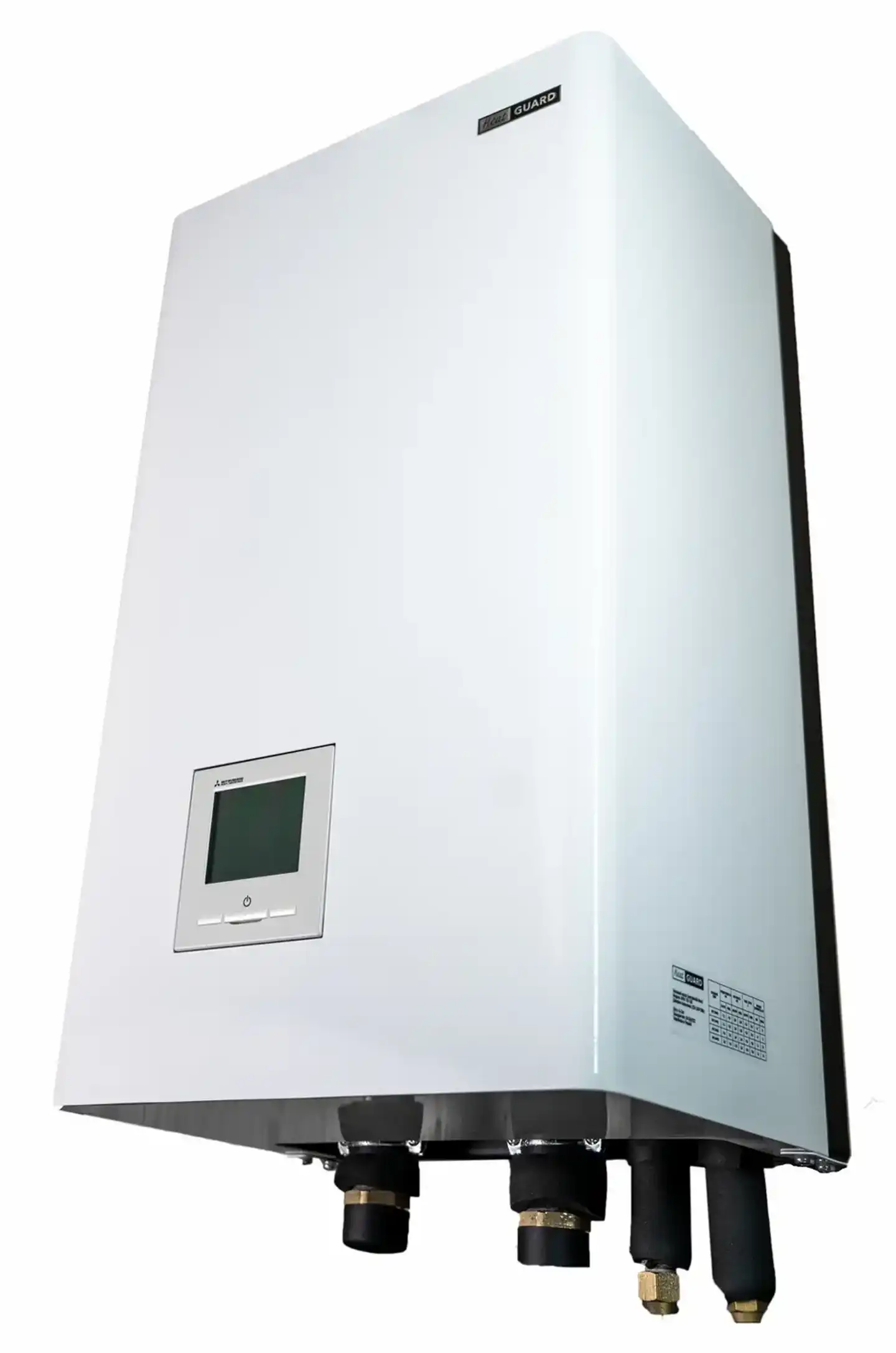

Тепловий насос Mitsubishi Heavy HeatGuard 110NX (HPM 110-160/HPC110VNX) повітря-вода на 11.2 кВт 220В

Тепловий насос Mitsubishi Heavy HeatGuard 110NX (HPM 110-160/HPC110VNX) площа обігріву до 110 м²

Система Mitsubishi Heavy HeatGuard пропонує високоефективне рішення для опалення та охолодження завдяки інноваційним технологіям і надійним компонентам. Інверторна технологія, двороторний компресор, електронний ТРВ та можливість роботи при низьких температурах до -20°C  роблять цю систему відмінним вибором для будь-яких умов. Завдяки цим особливостям, системи Mitsubishi Heavy Industries забезпечують стабільну роботу, економію електроенергії і високий рівень комфорту для користувачів.

Тепловий насос HeatGuard є холодильним обладнанням, яке переносить теплову енергію від одного джерела до іншого. При роботі в режимі нагріву теплоносія використовується тепло повітря навколишнього середовища, яке передається рідині-теплоносію. У режимі охолодження процес відбувається навпаки. При цьому приблизно 75% теплової потужності тепловий насос отримує з навколишнього повітря, а 25% — з електричної мережі.

Таким чином, тепловий насос HeatGuard типу «повітря-вода» з одного боку є джерелом опалення, що використовує відновлювальне джерело тепла, а з іншого — пристроєм, що споживає електричну енергію для передачі теплової енергії від зовнішнього повітря. Тепловий насос HeatGuard відзначається високими технічними показниками у своїй галузі.

Принцип роботи теплового насосу

При увімкненні теплового насоса відбувається запуск циркуляційного насоса і перевірка системи на наявність потоку та відповідність рівня витрати теплоносія. Якщо витрата теплоносія перевищує мінімальне значення, система управління запускає роботу теплового насоса. Процеси нагріву або охолодження теплоносія відбуваються у пластинчастому паяному теплообміннику типу фреон/вода.

Під час роботи в режимі нагріву, коли температура зовнішнього повітря становить -8°C, або при роботі в режимі розмороження зовнішнього блоку, чи при несправності зовнішнього блоку, допускається використання проточного 3-х чи 2-х ступінчастого нагрівача (налаштування конфігурації нагрівача здійснюється під час налаштування системи). У цих умовах проточний нагрівач активується, якщо температура теплоносія зменшується на більш ніж 2°C у режимі нагріву або на 4°C у режимі розмороження зовнішнього блоку.

При наявності зовнішнього опалювального котла, у разі зниження енергетичних показників теплового насоса, можливий його запуск за допомогою окремого реле «сухий контакт». Під час роботи теплового насоса здійснюється безперервний процес вимірювання виробленої теплової або холодильної енергії, спожитої електричної енергії та розрахунок коефіцієнту продуктивності (енергоефективності) COP.

Основні відмінності насоса Mitsubishi Heavy HeatGuard 110NX:️

1. Регулювання температури: У режимі “тепло” діапазон від 35°C до 50°C, у режимі “холод” з підтримкою заданої температури в діапазоні від 7°C до 20°C. Що забезпечує гнучкість і дає змогу адаптувати систему до різних кліматичних умов і потреб користувача.
2. Автоматичне відновлення: У разі вимкнення електроживлення, насос автоматично відновлює режим роботи. Це гарантує безперервну роботу системи навіть за нестабільності електромережі.
3. Моніторинг роботи: Безперервний моніторинг роботи теплового насоса: продуктивність, споживана потужність, коефіцієнт продуктивності СОР, витрата теплоносія, а також вбудовані теплові, витратні та електричні лічильники – дають змогу користувачеві контролювати роботу системи й оптимізувати її роботу для досягнення максимальної ефективності.
4. Автоматичний захист обладнання: Захист обладнання теплового насоса від відсутності потоку води, загрози замерзання теплообмінника, перегріву проточного нагрівача – гарантує безпеку використання і подовжує термін служби обладнання.
5. Робота із зовнішнім джерелом тепла: Тепловий насос HeatGuard може працювати разом із зовнішнім джерелом тепла в режимі підмішування або повного перемикання. Це означає, що система може додатково використовувати тепло від зовнішніх джерел, таких як газовий котел, електричний котел, централізоване теплопостачання чи твердопаливний котел, або повністю перемикатися на одне з цих джерел для теплопостачання.

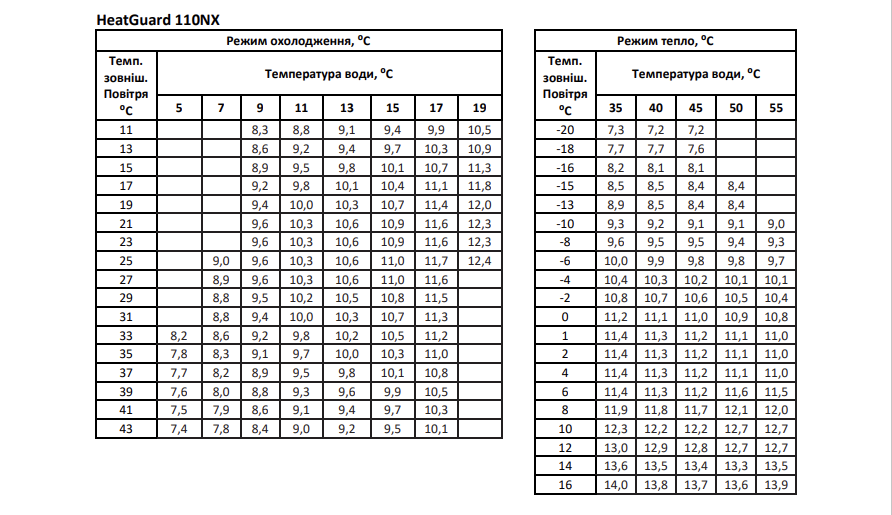

Технічні характеристики Mitsubishi 110NX (HPM 110-160/HPC110VNX):

Висока надійність і технологічність

Тепловий насос Mitsubishi Heavy HeatGuard відомий своєю високою надійністю та технологічністю. Завдяки передовим технологіям і високоякісним компонентам, система забезпечує стабільну та тривалу роботу навіть у найскладніших умовах.

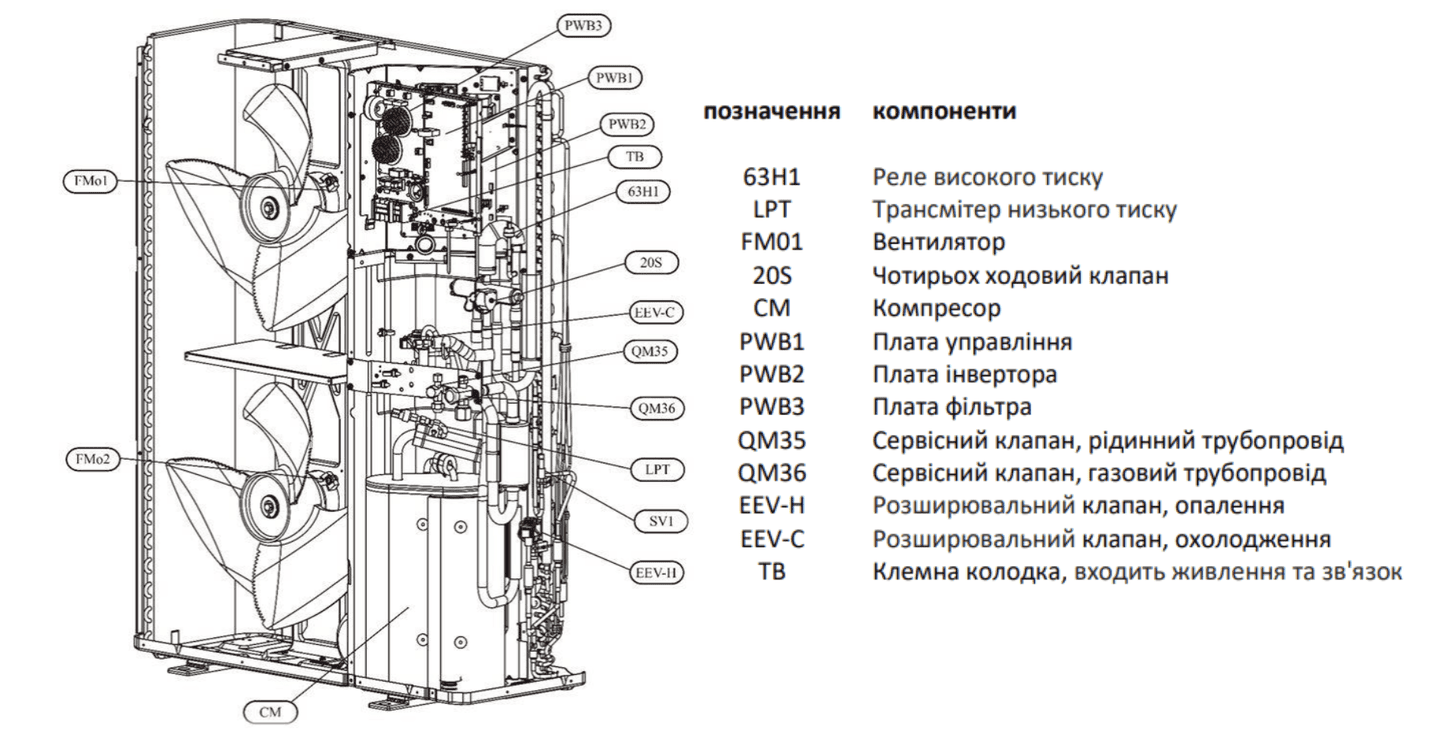

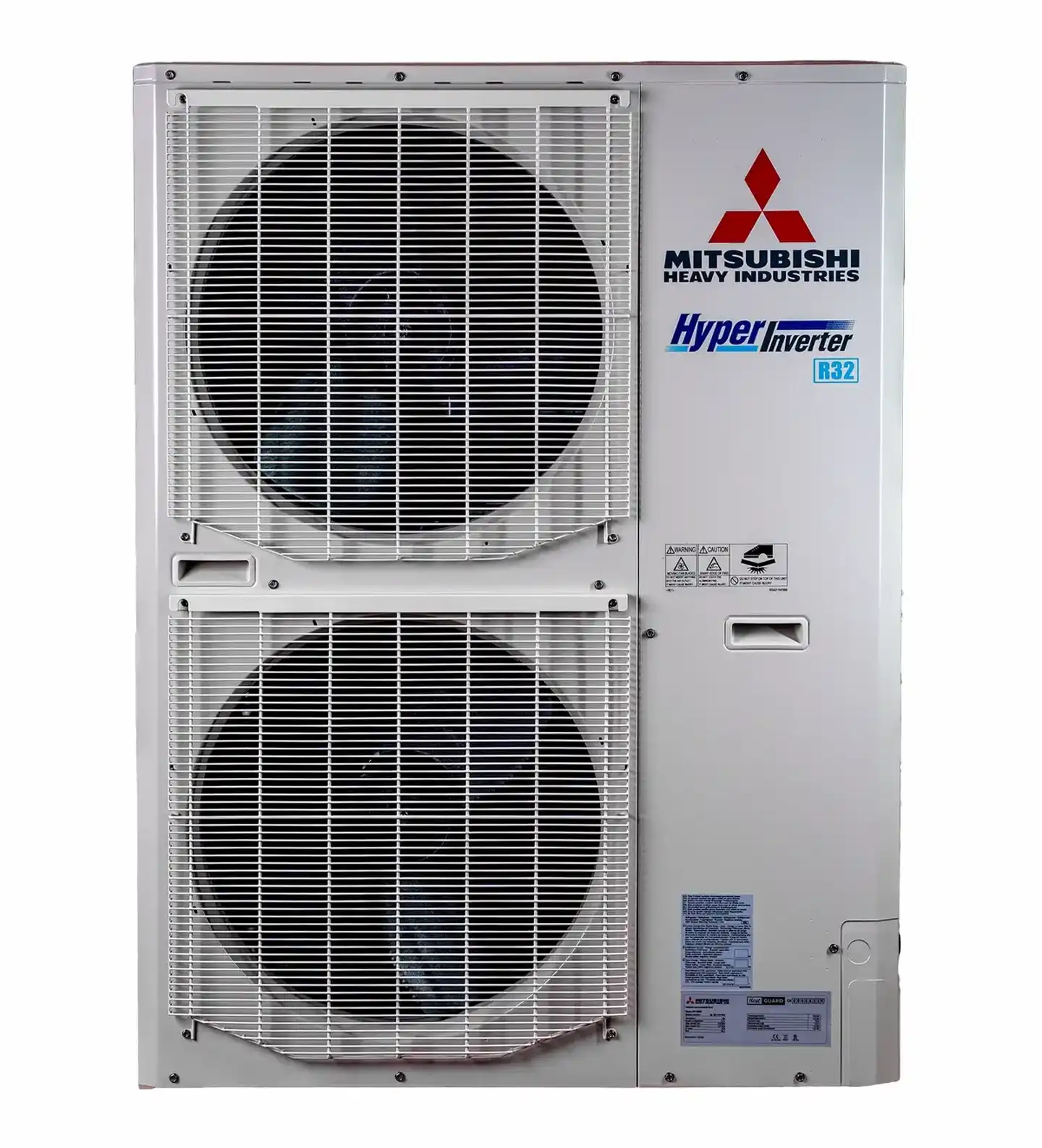

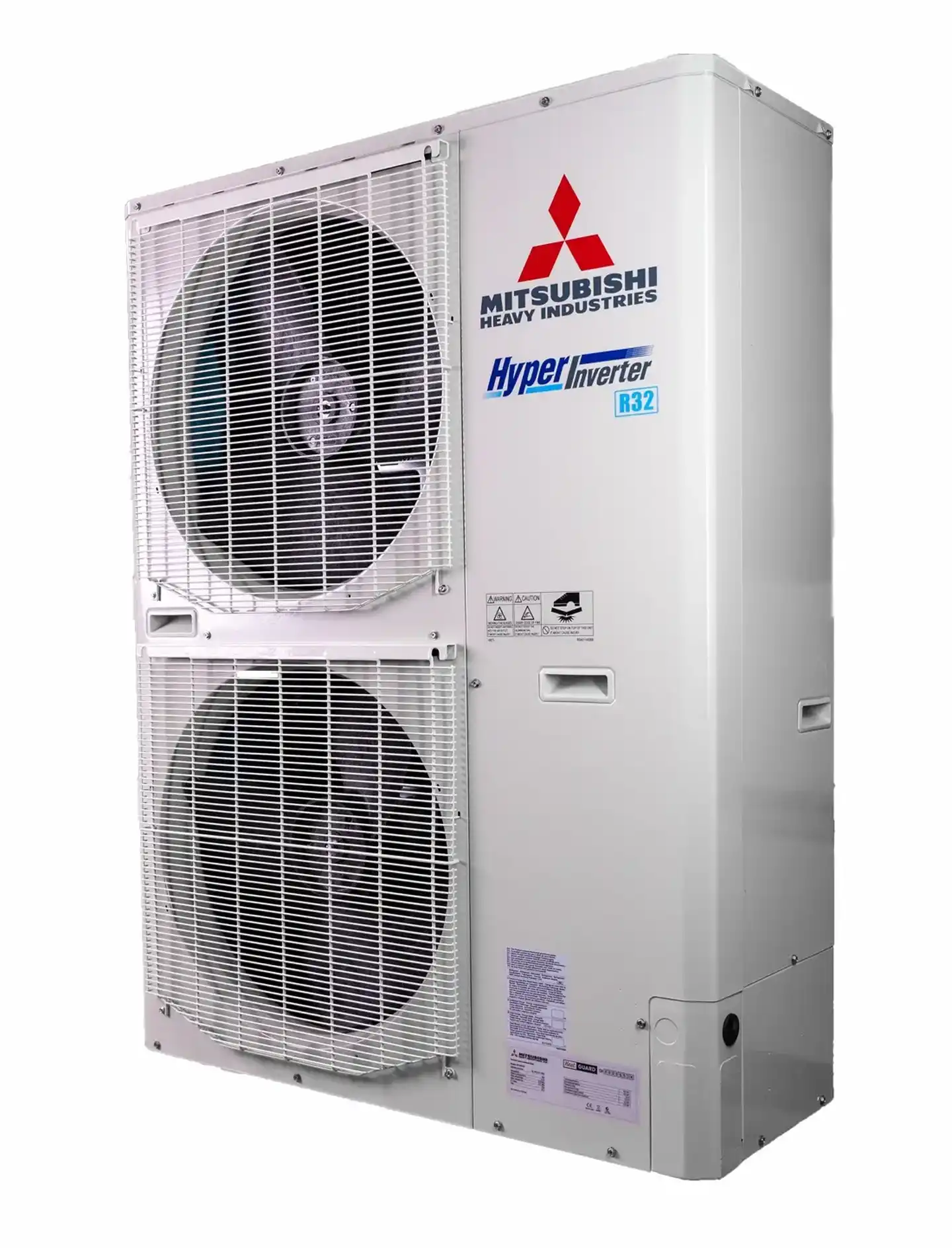

Конструкція зовнішнього блоку Mitsubishi HPC110VNX

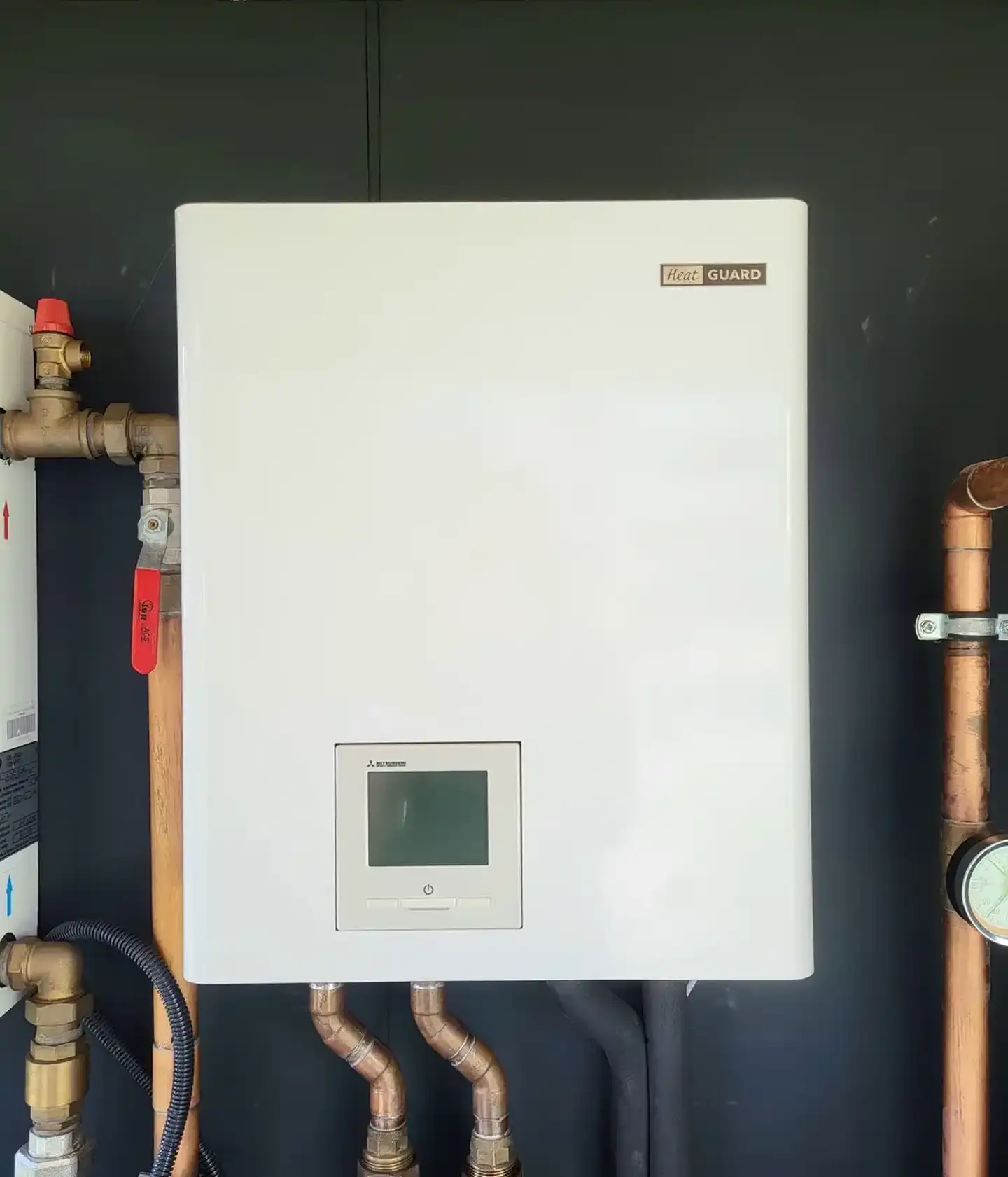

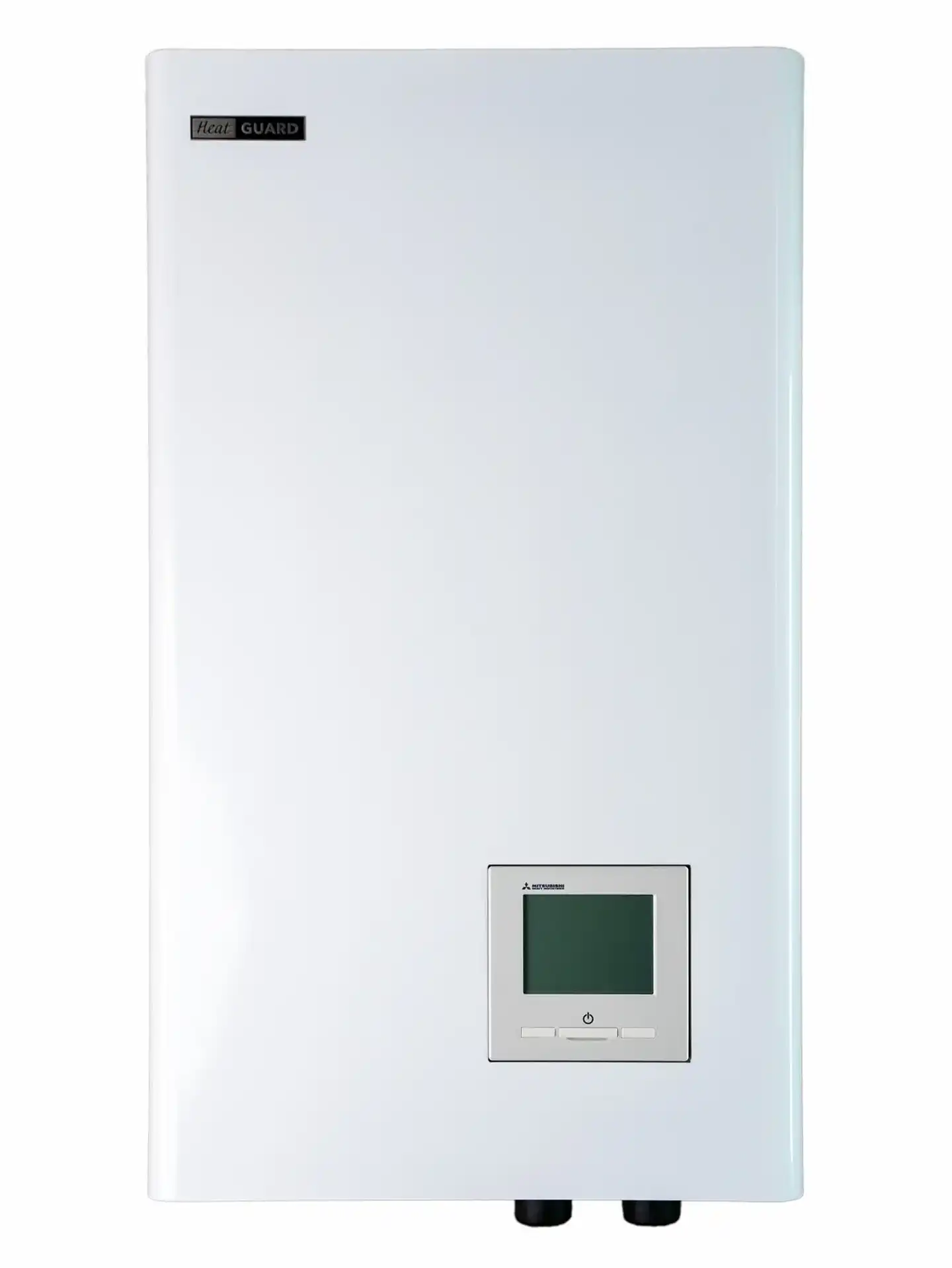

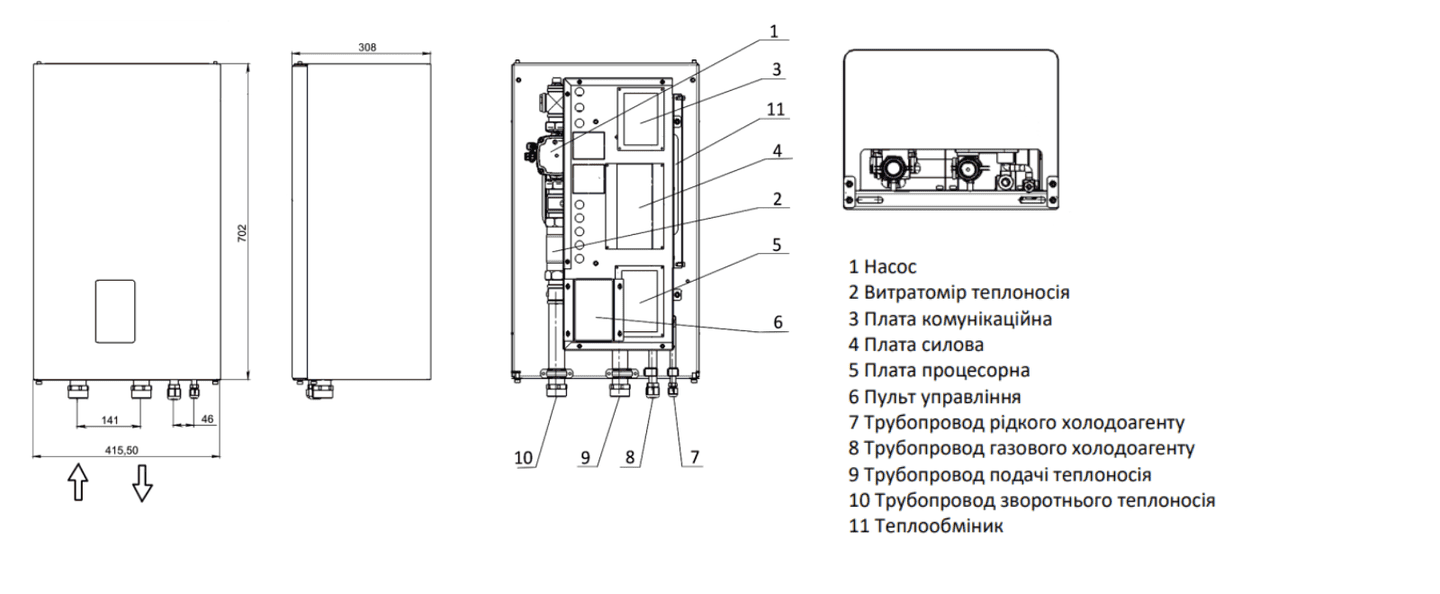

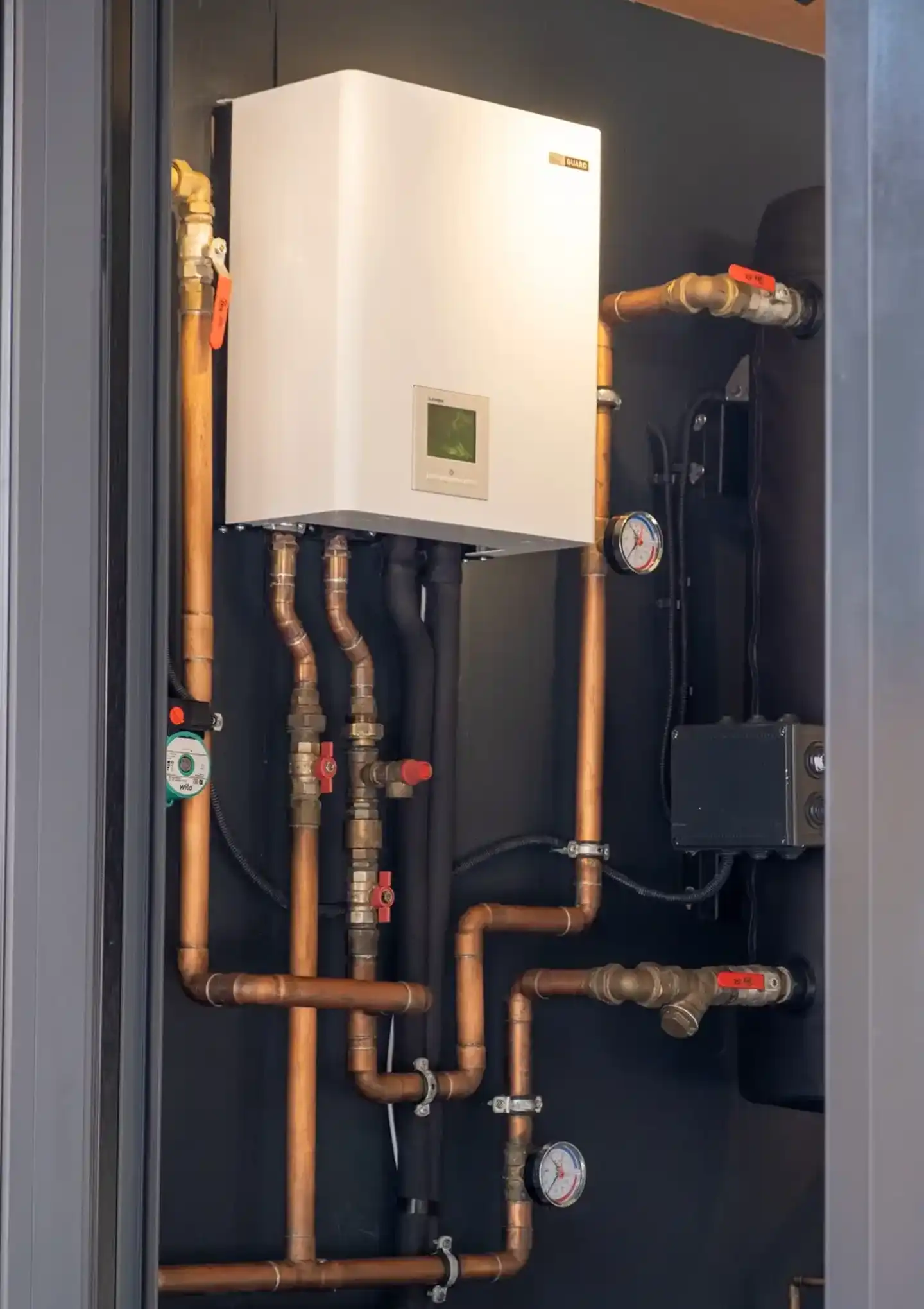

Конструкція внутрішнього блоку Mitsubishi HPM 110-160

Виробник використовує високотехнологічні рішення для забезпечення безперебійної роботи і мінімізації технічного обслуговування. Усі компоненти піддаються ретельному тестуванню на виробництві, що гарантує високу продуктивність і надійність протягом усього терміну експлуатації.

Інверторна технологія

Зовнішній блок Mitsubishi Heavy HeatGuard використовує інверторну технологію, яка дозволяє автоматично підлаштовувати потужність системи відповідно до поточних потреб. Інверторний привід забезпечує плавне регулювання швидкості компресора, що дозволяє досягти високої енергоефективності. Це значно знижує споживання електроенергії та витрати на експлуатацію, оскільки система працює тільки тоді, коли це необхідно, і не споживає зайву енергію. Інверторна технологія також сприяє підвищенню комфорту, оскільки забезпечує стабільну температуру без різких змін.

Оптимізація контролю проходження холодоагенту за допомогою електронного ТРВ

Електронний терморегулюючий вентиль (ТРВ) відіграє ключову роль у системах кондиціювання та охолодження, забезпечуючи точне дозування холодоагенту в випарник. Оптимізація контролю проходження холодоагенту за допомогою електронного ТРВ дозволяє максимально ефективно використовувати холодоагент, що підвищує загальну ефективність системи. Це також забезпечує стабільну роботу системи, запобігаючи перегріву або переохолодженню, і дозволяє швидше досягати та підтримувати бажану температуру.

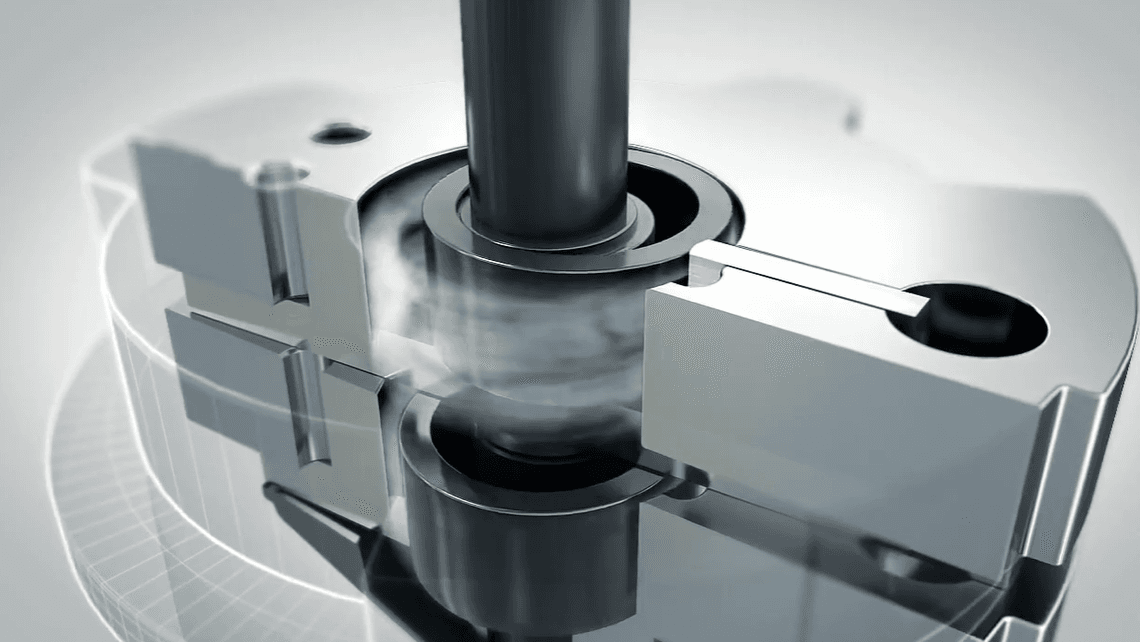

Застосування двороторного компресора

Mitsubishi Heavy HeatGuard використовує двороторний компресор у своїх системах, що забезпечує високу продуктивність і надійність. Двороторний компресор має дві взаємодіючі спіралі, які забезпечують більш ефективне стискання холодоагенту. Це зменшує втрати енергії та підвищує загальну ефективність системи. Така конструкція також знижує рівень шуму та вібрацій, що робить систему більш комфортною в експлуатації. Двороторні компресори відомі своєю довговічністю і здатністю працювати в умовах високих навантажень.

Висока ефективність при -20°C

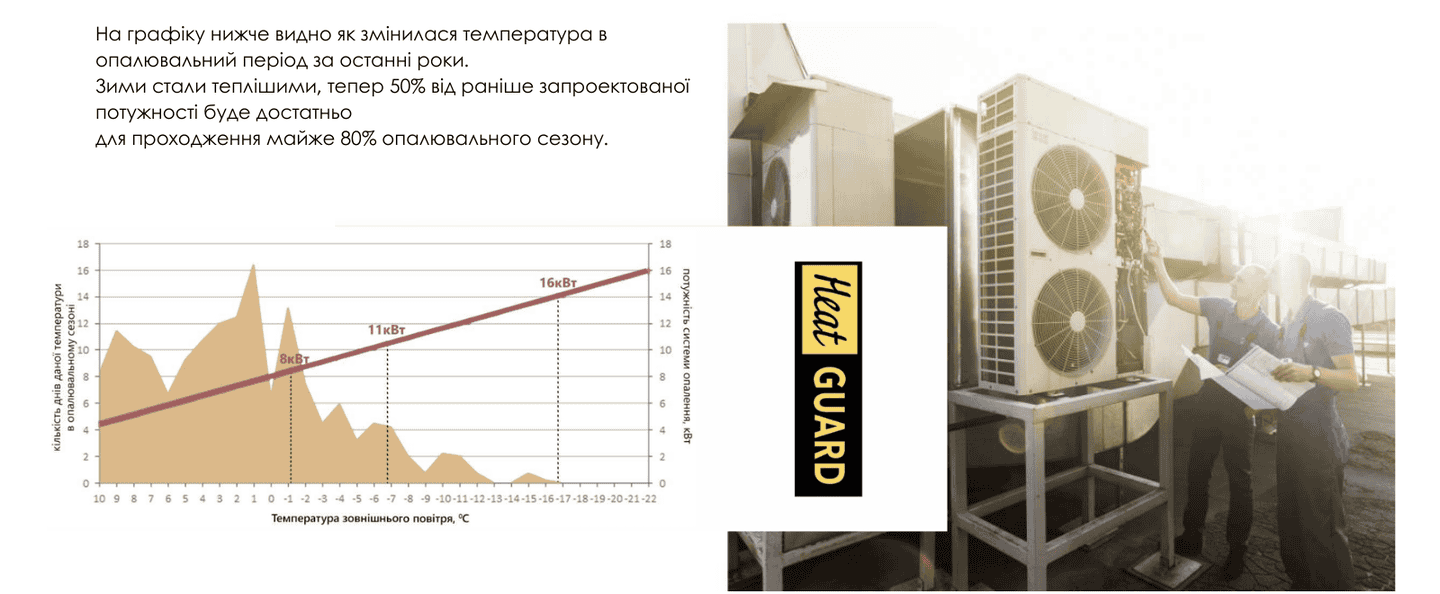

ВАЖЛИВО! Система Mitsubishi Heavy HeatGuard здатна підтримувати номінальну потужність нагріву навіть при зовнішній температурі до -20°C. Це означає, що система продовжує працювати ефективно і забезпечує достатнє опалення навіть при дуже низьких температурах.

Така характеристика важлива для забезпечення стабільного комфорту в приміщеннях у холодний період року і дозволяє використовувати систему у важких кліматичних умовах без зниження її продуктивності.

Можливість підключення зовнішнього проточного нагрівача

Система підтримує можливість підключення зовнішнього проточного нагрівача, що дозволяє збільшити потужність системи та забезпечити більш швидке нагрівання приміщень. Це особливо корисно в ситуаціях, коли потрібне швидке досягнення комфортної температури або додаткове тепло в умовах екстремальних холодів. Зовнішній нагрівач може бути інтегрований у систему для забезпечення додаткового тепла без необхідності значних модифікацій.

Переваги використання компресора Mitsubishi

Компресори Mitsubishi відомі своєю високою ефективністю, надійністю та передовими технологіями. Вони широко застосовуються в системах кондиціонування, охолодження і теплових насосах, забезпечуючи довготривалу і стабільну роботу.

Особливості технології

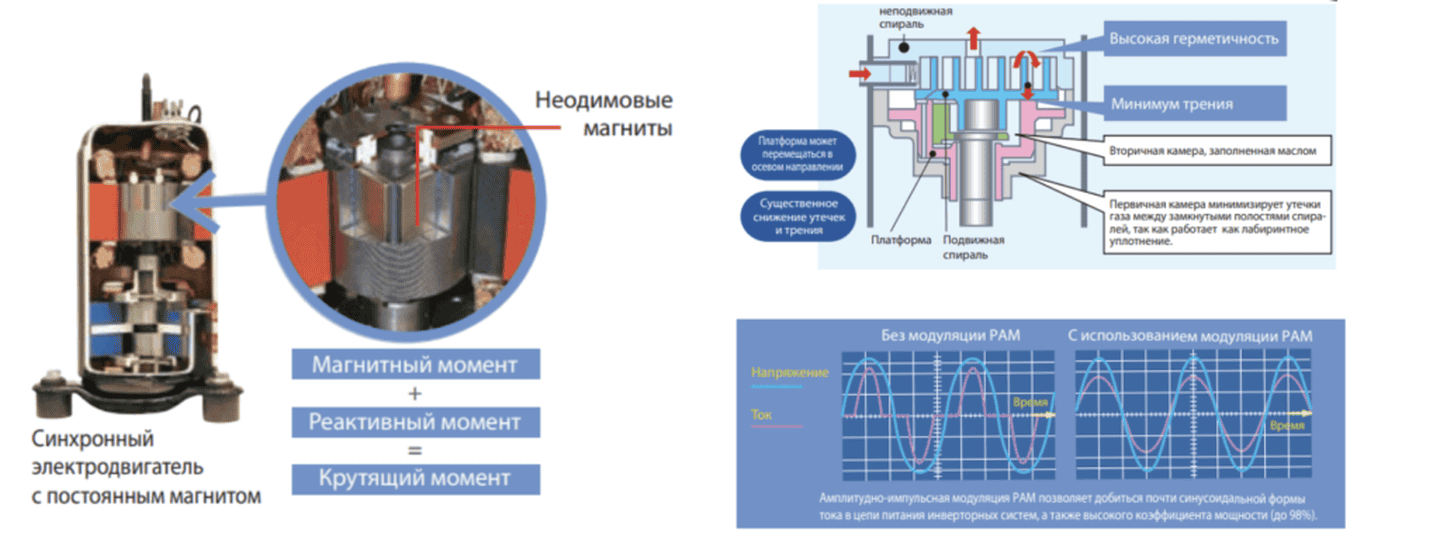

Безколекторний синхронний електродвигун: Компресор оснащений безколекторним синхронним двигуном із внутрішнім неодимовим постійним магнітом, що зменшує втрати в обмотках і осерді, а також робить конструкцію компактнішою. Безколекторний синхронний двигун знижує споживання електроенергії завдяки високій ефективності та точному контролю.

Технологія PAM (Амплітудно-імпульсна модуляція): Застосування PAM дає змогу максимально наблизити струм у ланцюзі живлення інверторної системи до синусоїдальної форми, усуваючи вищі гармоніки та забезпечуючи мінімальне зміщення фаз між напругою і струмом.

Спіральні компресори з FCM (Frame Compliance Mechanism): Механізм FCM підтискає рухому спіраль компресора до нерухомої, що знижує втрати, пов’язані з перетіканням газу, і збільшує ефективність.

Ротори з рідкоземельними магнітами: Ротори містять постійні магніти з рідкоземельних металів, які забезпечують високу потужність і зниження електроспоживання.
Покращений магнітний потік: Магнітний потік ротора з рідкісноземельних металів у кілька разів перевершує потік ротора з магнітом із фериту.

Інверторне керування: Інвертор формує оптимальний керувальний сигнал для кожної частоти обертання електродвигуна компресора, що істотно збільшує ефективність приводу і знижує річне споживання електроенергії.

Інтенсифікація теплообміну: Використання труб із внутрішнім ребрами збільшує енергоефективність системи завдяки поліпшеному теплообміну.

Ресивер-переохолоджувач (Power Receiver): Впровадження ресивера-переохолоджувача з контролем двох електронних розширювальних вентилів (LEV) дає змогу точно керувати системою незалежно від коливань температури зовнішнього повітря.

Переваги використання компресору Mitsubishi

• Висока енергоефективність: Сучасні технології та матеріали дають змогу значно знизити споживання енергії.
• Надійність і довговічність: Компресори Mitsubishi розроблені для тривалої та надійної роботи в різних умовах.
• Екологічність: Використання екологічно безпечних технологій і матеріалів знижує вплив на навколишнє середовище.
• Простота обслуговування: Легкий доступ до ключових компонентів і продумана конструкція спрощують технічне обслуговування і ремонт.
• Тиха робота: Спеціальна конструкція і застосування новітніх технологій забезпечують низький рівень шуму.

Пластинчатий теплообмінник

Пластинчатий теплообмінник — це пристрій, що забезпечує ефективний теплообмін між двома рідинами або газами через теплопровідні пластини. Він складається з серії тонких гофрованих пластин, виготовлених з металу, що утворюють канали для рідинного потоку. Ці пластини зазвичай з’єднані між собою за допомогою спеціальних ущільнювачів або зварних швів, що створює герметичні канали для проходження теплоносіїв.

Конструкція теплообмінника

Пластини: Основні елементи теплообмінника, виготовлені з корозійностійких матеріалів, таких як нержавіюча сталь або титан. Кожна пластина має гофровану поверхню, що збільшує площу теплообміну та створює турбулентний потік рідини для покращення теплопередачі.

Ущільнювачі: Гумові або полімерні прокладки, що забезпечують герметичність з’єднань між пластинами. Вони також спрямовують потоки рідин через відповідні канали.

Каркас: Металева рама, яка утримує пластини та ущільнювачі разом. Каркас забезпечує міцність і стабільність конструкції, а також дозволяє легко демонтувати пластини для очищення або заміни.

Принцип роботи

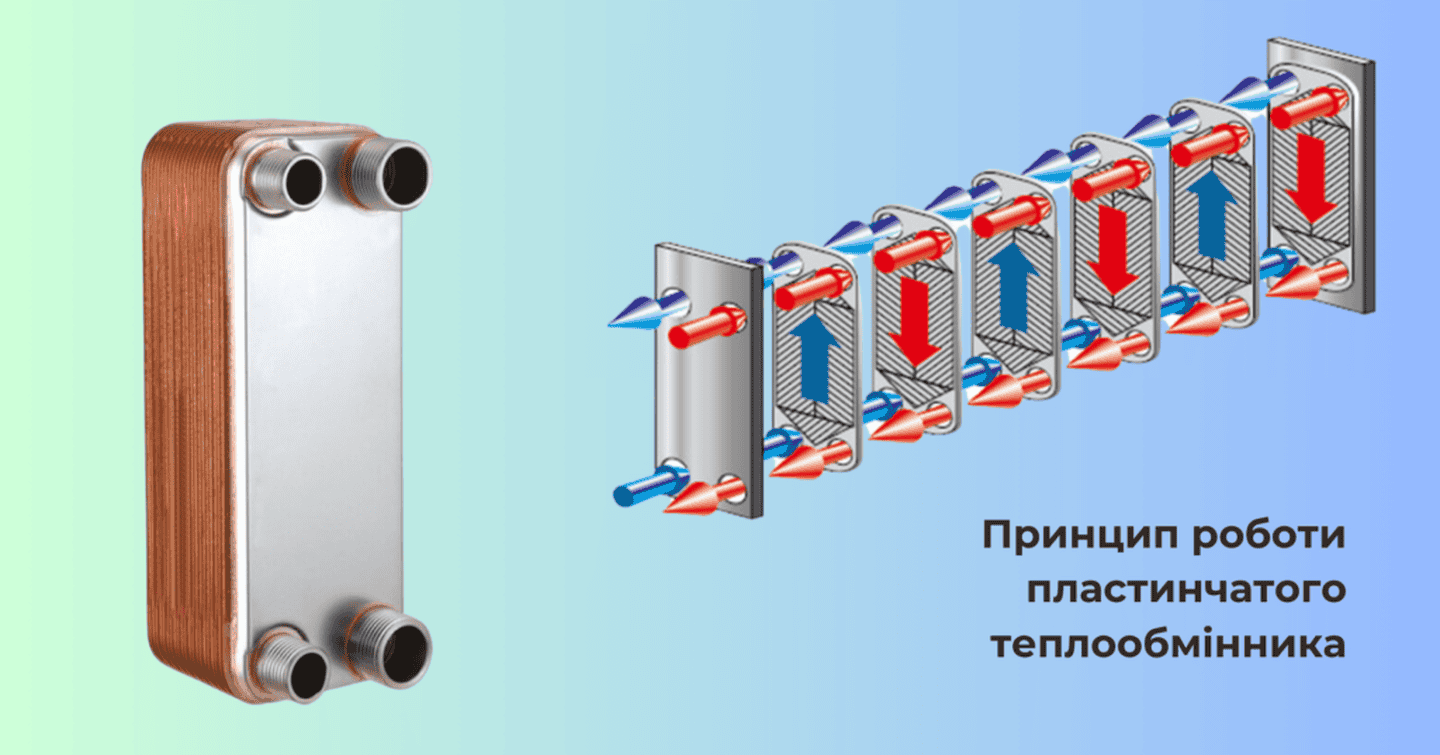

Пластинчатий теплообмінник працює за принципом протитоку або прямотоку рідин через пластини. Теплоносії проходять через чергуючі канали, що утворені пластинами, передаючи тепло від гарячого середовища до холодного. Завдяки тонким пластинам і гофрованій поверхні, досягається високий рівень теплопередачі.

Переваги:

Висока ефективність теплопередачі: Завдяки великій площі поверхні та турбулентному потоку рідини, пластинчаті теплообмінники забезпечують ефективний теплообмін при відносно компактних розмірах.

Компактність: Пластинчаті теплообмінники займають менше простору порівняно з іншими типами теплообмінників, такими як трубчасті або кожухотрубні.

Легка очистка та обслуговування: Завдяки розбірній конструкції, пластини можуть бути легко зняті для очищення або заміни, що знижує витрати на обслуговування.

Гнучкість у застосуванні: Можливість адаптації до різних умов експлуатації шляхом зміни кількості або конфігурації пластин.

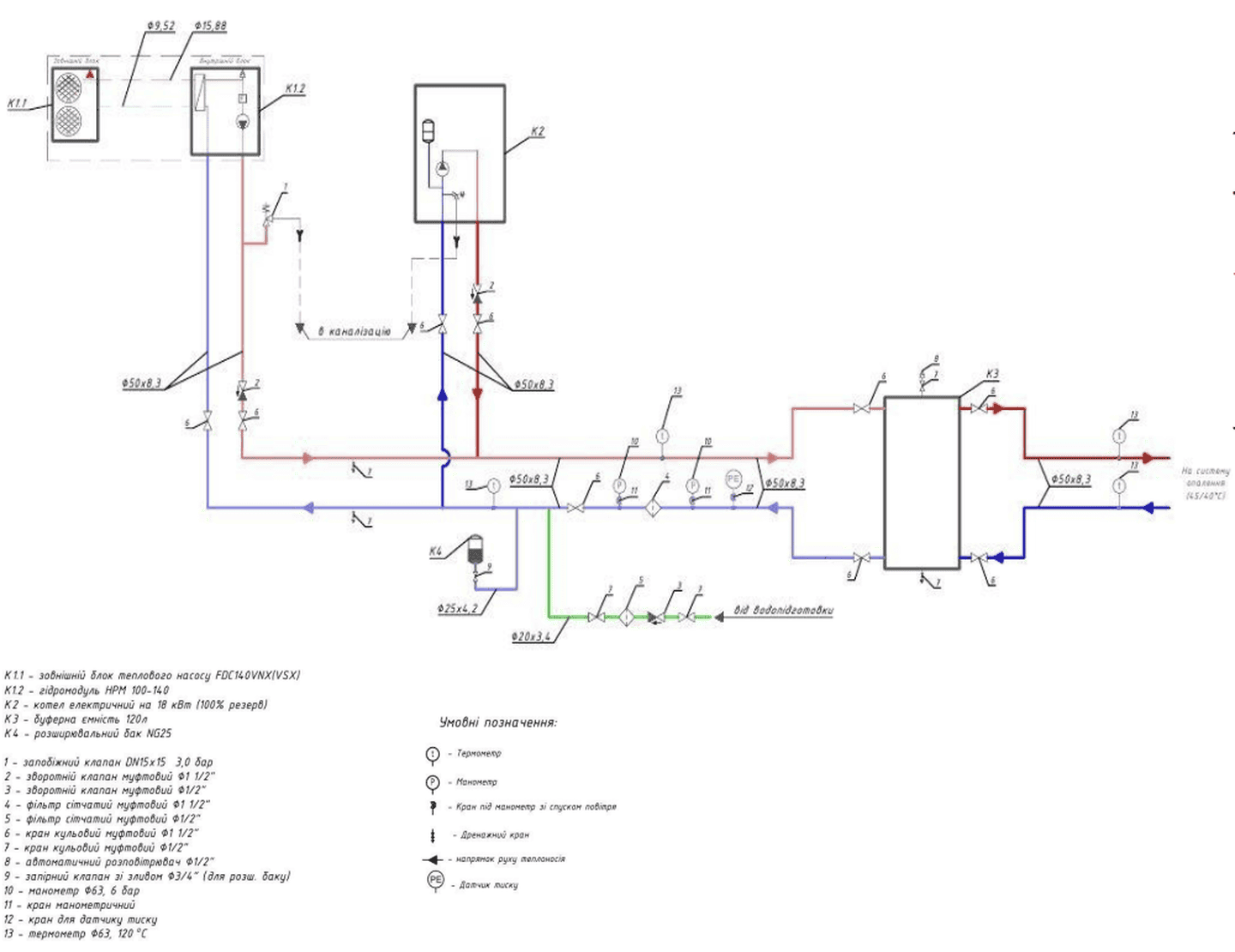

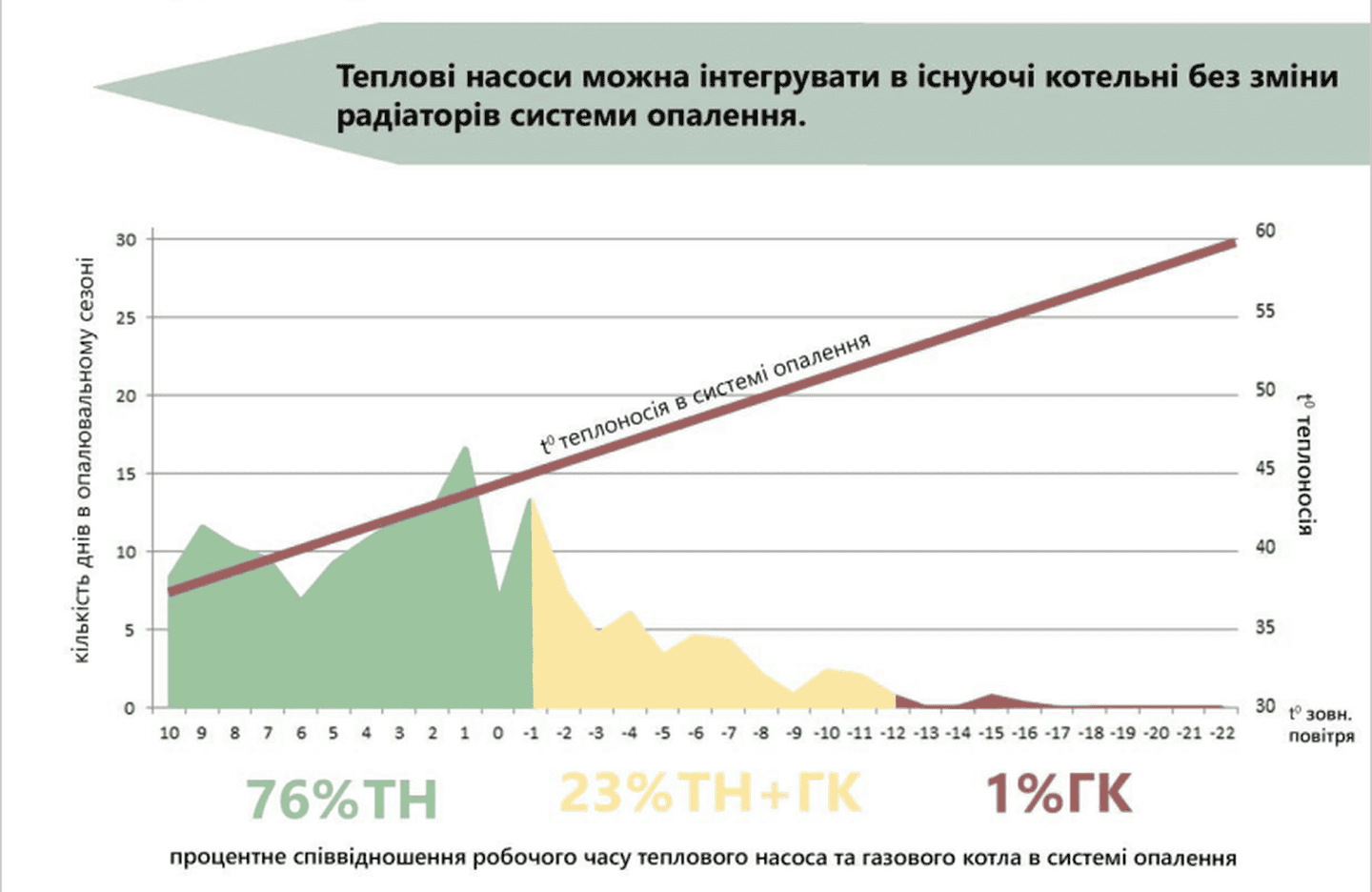

Переключення на зовнішнє джерело опалення

Перемикання з теплового насоса на зовнішній котел можливе за наступних умов:

1. Температура навколишнього середовища: Якщо температура зовнішнього повітря опускається нижче за встановлене значення, система може переключитися на зовнішній котел.
2. Коефіцієнт СОР: Якщо коефіцієнт продуктивності (СОР) падає нижче за встановлений рівень, система також може перейти на зовнішній котел.

Ці умови дозволяють користувачеві налаштовувати параметри перемикання між різними джерелами тепла в залежності від зміни вартості енергоносіїв, таких як природний газ або електроенергія. Повернення до роботи на тепловому насосі відбувається при підвищенні температури зовнішнього повітря або коли досягається температура, за якої система перемикалася на інше джерело тепла на основі аналізу СОР.

Під час перемикання з теплового насоса на зовнішній котел проводиться безперервний моніторинг його роботи для виявлення можливих аварійних ситуацій за наступним алгоритмом:

1. Знижена температура води: Якщо температура води на виході з котла знижується нижче встановленого значення і залишається такою більше ніж 40 хвилин (цей час можна змінити в налаштуваннях ТН), це свідчить про можливу несправність котла. Після витримки цього періоду часу, якщо температура теплоносія продовжує залишатися зниженою, система управління автоматично перемикається на тепловий насос.
2. Критично низька температура: Якщо температура теплоносія падає нижче критичного рівня, який становить 25°C (цей параметр можна змінити в налаштуваннях ТН), це вказує на можливу несправність котла. У такому випадку система негайно запускає тепловий насос.

У випадку виявлення несправності котла під час його роботи, система управління автоматично перемикається на тепловий насос, а на дисплеї панелі управління з’являється відповідне повідомлення. Повторна спроба запуску котла здійснюється через 6 годин (360 хвилин), причому залишок часу до повторного старту відображається на екрані пульта управління теплового насоса. Користувач може вручну відмінити затримку повторного запуску котла, увімкнувши або вимкнувши тепловий насос за допомогою пульта управління.

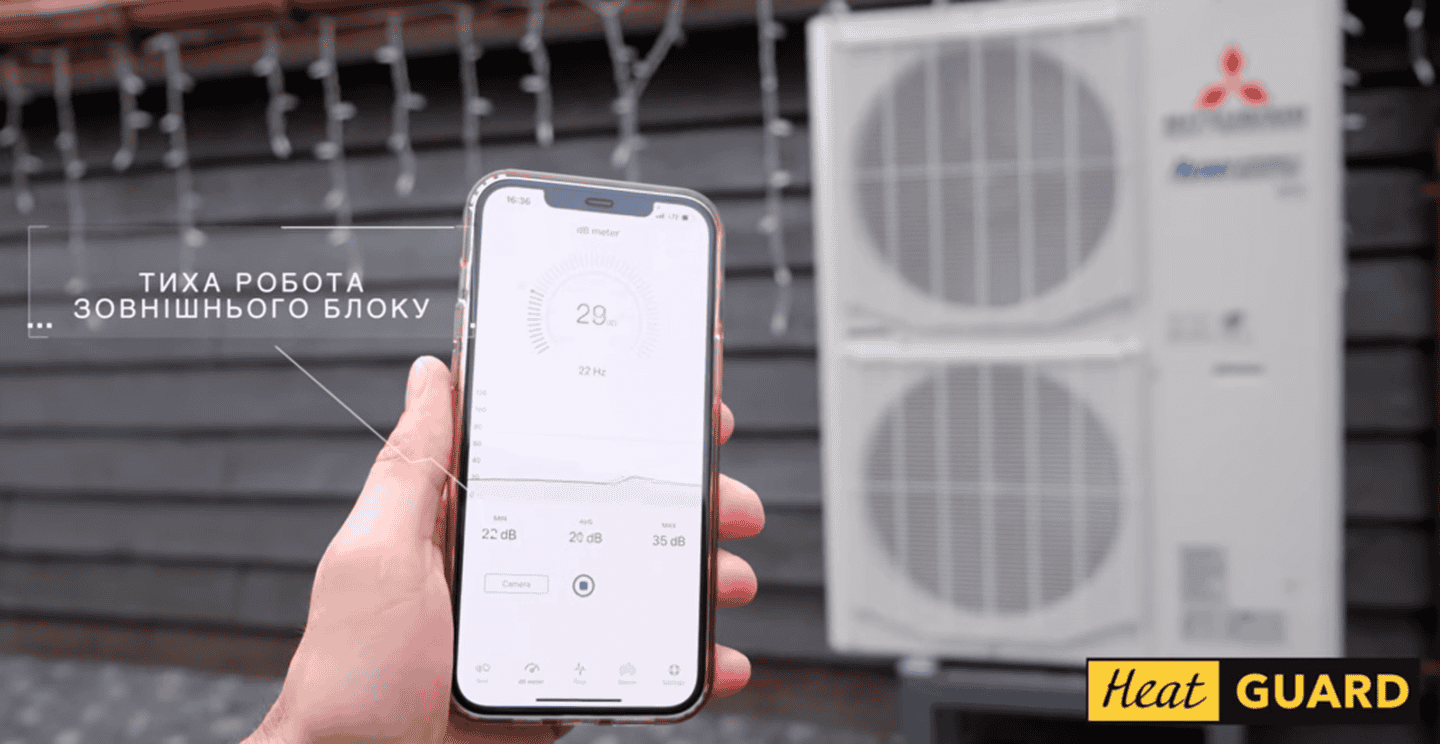

Дистанційне керування тепловим насосом

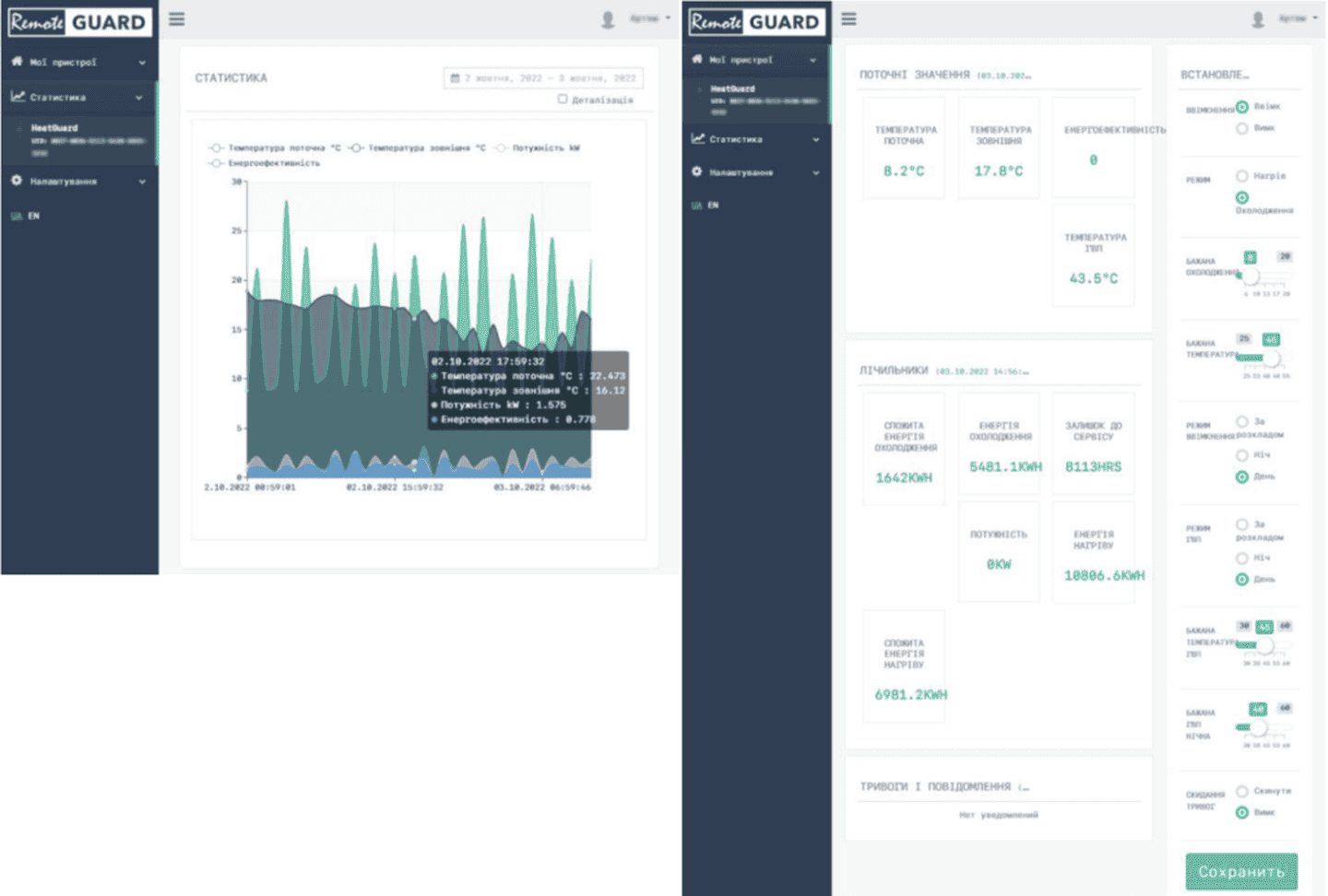

Дистанційне керування тепловим насосом забезпечує моніторинг, контроль, діагностику аварій і режимів роботи, а також дозволяє змінювати встановлені параметри роботи. Ця функція є частиною стандартної комплектації теплового насоса, але вимагає підключення до маршрутизатора користувача за допомогою мережевого кабелю.

Хоча це не обов’язково, рекомендується встановити карту пам’яті MicroSD. Вона використовується для запису всіх параметрів роботи пристрою для подальшого аналізу. Карта великого об’єму не потрібна; 4 Гб достатньо для зберігання історії роботи пристрою протягом останніх п’яти років.

В локальній мережі управління та моніторинг здійснюються через вбудований HTTP сервер. Налаштування доступу до сервера описані в окремому документі. Інтерфейс доступу є простим і зрозумілим, причому всі параметри на ньому відповідають тим, що доступні на пульті управління. Для отримання детальної інформації та пояснень звертайтесь до інструкції для користувача.

Тепловий насос Mitsubishi Heavy HeatGuard 110NX (HPM 110-160/HPC110VNX) повітря-вода на 11,2 кВт 220 В — це інноваційне рішення для забезпечення комфортного клімату у вашому домі чи офісі. Він поєднує в собі високу ефективність, надійність і зручність використання. Це інвестиція в комфорт та економію, яка окупиться протягом кількох років експлуатації. Купуючи цей тепловий насос, ви отримуєте якісне обладнання, яке служить вам довгі роки
